/01
cni注册流程
cilium启动时，会在主机：/etc/cni/net.d目录下生成配置，containerd会定期扫描目录下的文件，当发现有配置时，表示cni已经完成初始化。
/02
cni 调用流程分析

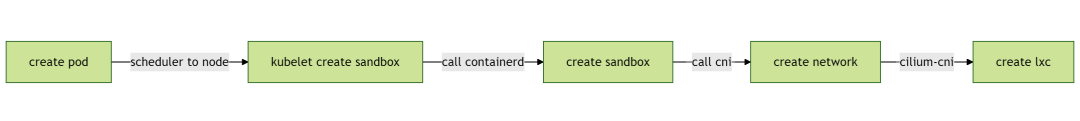

pod创建到cni调用流程如下：
在调用cni时，基于CNI规范，将传入如下参数：
type CmdArgs struct { ContainerID string // 容器ID Netns string // 网络命名空间 IfName string // 网卡名称 Args string // cni 扩展参数 Path string // CNIPATH 路径 StdinData []byte // 其它自定义参数:来自 /etc/cni/net.d下的配置文件数据}
样例如下：
&skel.CmdArgs{ContainerID:"26e73994457474ab3520a9b2f9ada2600378ac58280934aaf8d1bd2ec2abd089",Netns:"/var/run/netns/cni-bf264779-8c1d-7d7f-9d6d-7a29c3a3d243",IfName:"eth0",Args:"IgnoreUnknown=1;K8S_POD_NAMESPACE=default;K8S_POD_NAME=nettest-qmfnz;K8S_POD_INFRA_CONTAINER_ID=26e73994457474ab3520a9b2f9ada2600378ac58280934aaf8d1bd2ec2abd089;K8S_POD_UID=45602948-01f7-4062-b786-6d381bc2afd5",Path:"/opt/cni/bin"}

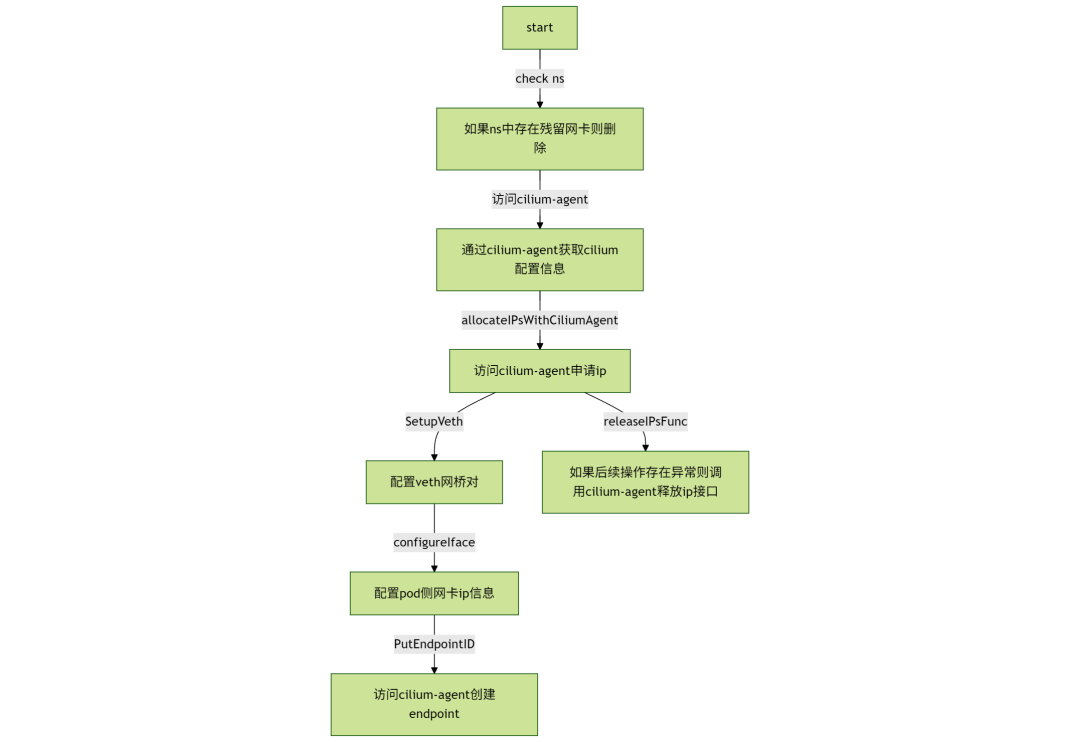

1、整体流程图
上面的流程，忽略了些特定场景才会用到的功能：
下面将针对调用cilium-agent的三个接口：申请IP,创建endpoint,释放IP深入分析。
2、ip申请流程
在PostIpam函数中，可明确看到，ip申请调用的是POST /ipam接口，请求参数为pod名称与namespace。
在cilium-agent中，相关的定义入口如下：
o.handlers["POST"]["/ipam"] = ipam.NewPostIpam(o.context, o.IpamPostIpamHandler)restAPI.IpamPostIpamHandler = NewPostIPAMHandler(d)
收到请求后，将基于family：ip类型，owner：pod信息，从内存中申请ip。
在申请时，needSyncUpstream是设置成true的，表示在申请完ip后，需要将ip信息更新到cilium-node中，用于信息持久化。
ip的分配相对比较简单。在启动时，cilium会加载所有已分配的ip信息到内存中，使用bigint按位标志使用的ip情况，分配时，只需要取未分配的标志就可以。这里不做深入展开。
重点在于如何完成内存的初始化与在分配完成后，如何保证ip分配信息完成上报。
ip内存初始化
由于ipam支持很多种，这里分析两种典型：crd和cluster-pool。crd需要将相关信息保存在cilium-node中，cluster-pool为纯内存操作。
在NewIPAM中定义的ipam初始化流程
1、cluster-pool初始化流程
newHostScopeAllocator比较简单，只是初始化结构体
2、crd初始化流程
newCRDAllocator相比cluster-pool场景，多传入了一个参数：k8sEventReg，这就是重点所在。

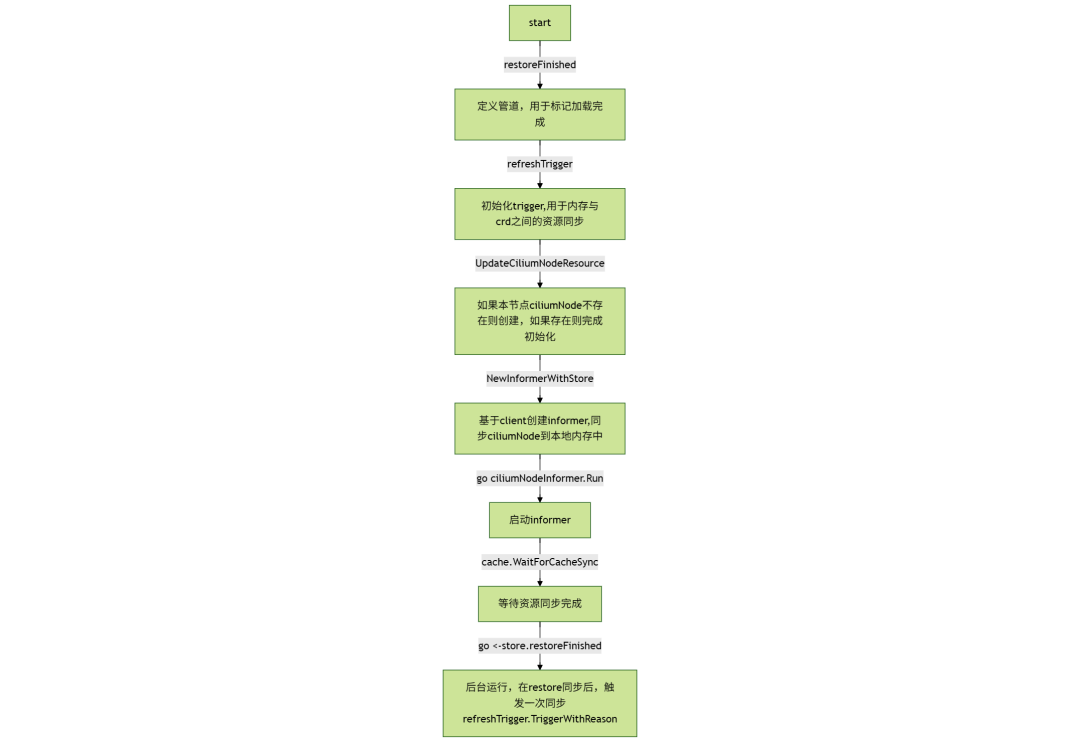

相关初始化都在newNodeStore中：
3、restore流程
在allocator初始化后，cilium将加载本机已分配的ip信息：
restoreCiliumHostIPs 加载cilium-host的ip信息
restoreOldEndpoints 加载本机在支持的endpoint信息：扫描/var/run/cilium/state/下的endpoint信息，并加载到内存中
AnnotateNode 更新node annotation信息。默认未开启，可通过AnnotateK8sNode开关控制。开启后会将节点子网，cilium内部ip信息记录在node上
调用RestoreFinished，crd模式下，为关闭store.restoreFinished。从上面2.1.2可知，会触发一次refreshTrigger
到此，crd初始化与restore流程结束。
crd与cluster-pool都需要经过restore流程，但唯一的区别在于crd需要在初始化时，等待node完成加载，且crd多了一个refreshTrigger。
crd时，加载了两遍，因为crd的更新是异步的，极端情况crd不存在，而本地存在。本地是最完整信息。而初始化store与trigger也是为了后续运行作为准备。
refreshTrigger ip信息上报
在初始化trigger时，注册了refreshNodeTrigger回调函数。在收到事件时，就调用该函数
在回调函数失败时，通过调用n.refreshTrigger.TriggerWithReason("retry after error")保证继续再重试。
刷新就是每次调用：n.refreshNode()，将本地内存中的分配信息更新到ciliumNode中。
3、endpoint创建流程
在cni流程最后，会调用endpoointCreate,用于触发endpoint创建：
// Specify that endpoint must be regenerated synchronously. See GH-4409. ep.SyncBuildEndpoint = true// EndpointCreate creates a new endpointfunc (c *Client) EndpointCreate(ep *models.EndpointChangeRequest) error { id := pkgEndpointID.NewCiliumID(ep.ID) params := endpoint.NewPutEndpointIDParams().WithID(id).WithEndpoint(ep).WithTimeout(api.ClientTimeout) _, err := c.Endpoint.PutEndpointID(params) return Hint(err)}
而在server端，注册的处理函数如下：
o.handlers["PUT"]["/endpoint/{id}"] = endpoint.NewPutEndpointID(o.context, o.EndpointPutEndpointIDHandler)restAPI.EndpointPutEndpointIDHandler = NewPutEndpointIDHandler(d)

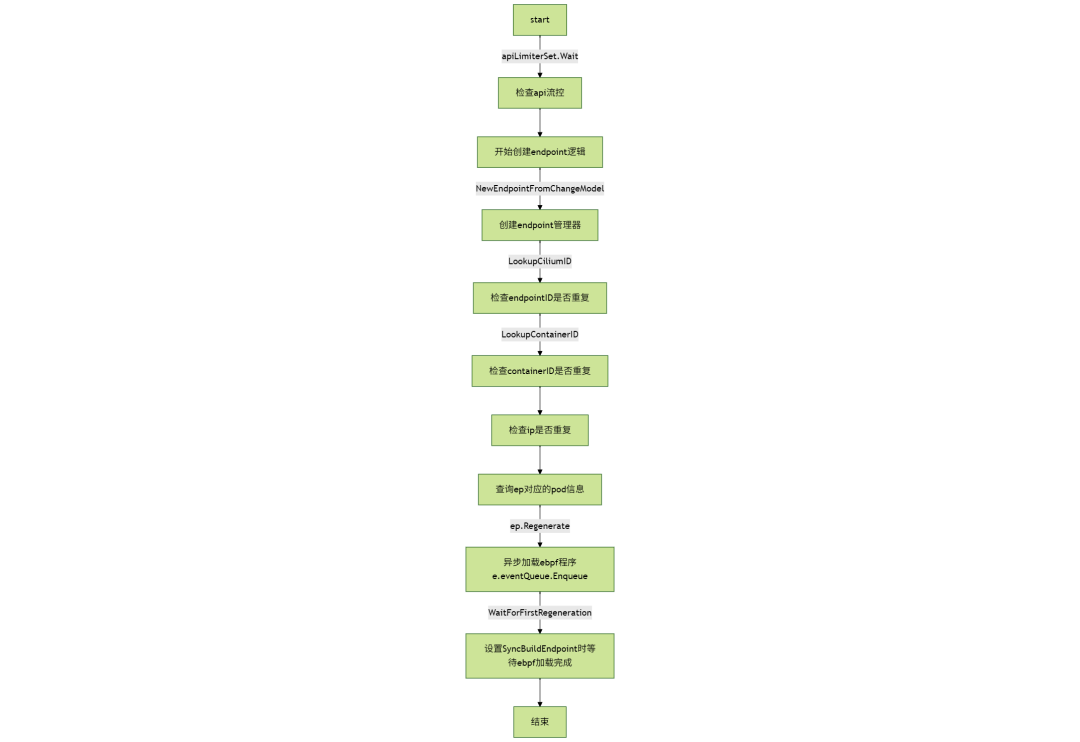

endpoint创建处理流程如下：
m.requests[podName] = &endpointCreationRequest{ cancel: cancel, endpoint: ep, started: time.Now(),}2. eventQueue为cilium的整个内部消息事件队列，而ep的流程也使用了。后续将单独分析eventQueue的管理流程：epEvent := eventqueue.NewEvent(&EndpointRegenerationEvent{ regenContext: regenContext, ep: e, })/03
cni 卸载流程

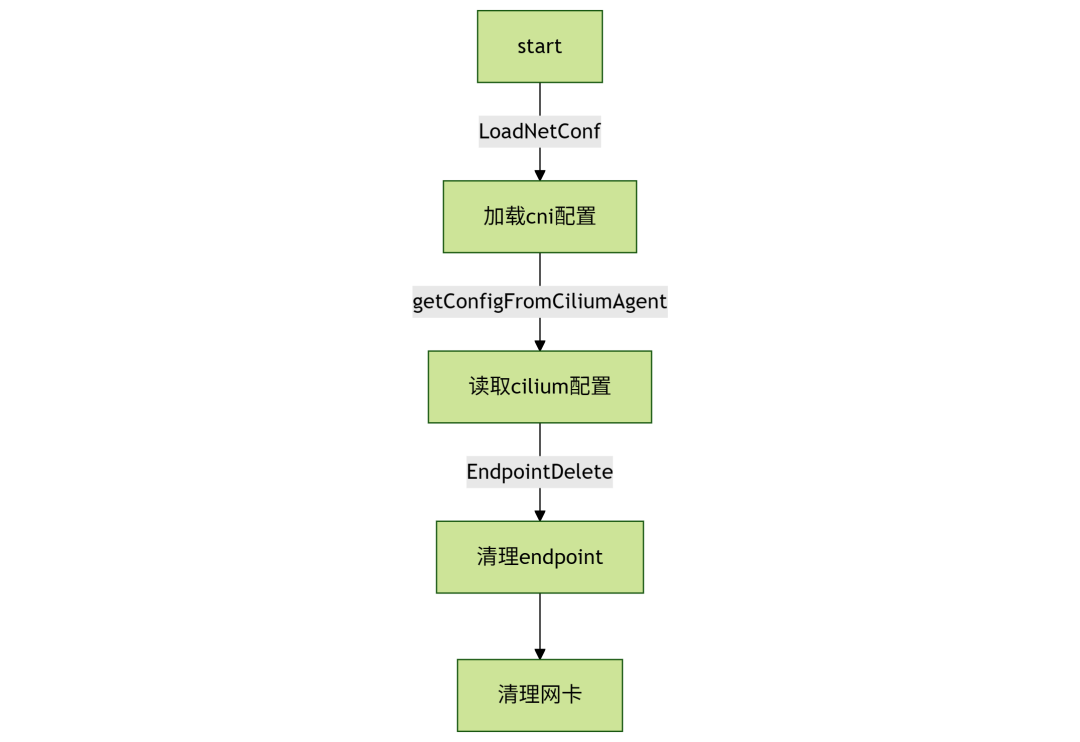

卸载流程比较简单，流程图如下：
在cni卸载中，调用了cilium的endpoint删除接口，用于清理endpoint相关资源：
o.handlers["DELETE"]["/endpoint/{id}"] = endpoint.NewDeleteEndpointID(o.context, o.EndpointDeleteEndpointIDHandler)restAPI.EndpointDeleteEndpointIDHandler = NewDeleteEndpointIDHandler(d)
在endpoint清理流程中，主要是两个资源回收：
清理endpointCreations中的资源m.requests[podName]。回收可能残留的endpoint管理器。按cilium注释中说明：Cancel any ongoing endpoint creation，由于cni中加载ebpf为异步，且可能存在之前未完成的cni流程，在这里统一进行清理。
调用d.ipam.ReleaseIP回收ip
